CNC obrábění

Úvod

Přesné obrábění náročných dílů

V ALFA CHROMU provádíme víceosé CNC obrábění dílů forem a dalších technicky náročných součástí. Naše technologické vybavení umožňuje pracovat s rozměrnými a hmotnostně náročnými obrobky.

CNC obrábění propojujeme s CAD/CAM přípravou, EDM technologiemi, výrobou elektrod a kontrolním měřením. Díky tomu můžeme jednotlivé výrobní operace řešit jako jeden navazující proces.

Poptat CNC obrábění

ROZSAH OBRÁBĚNÍ

Možnosti CNC obrábění

Víceosé frézování

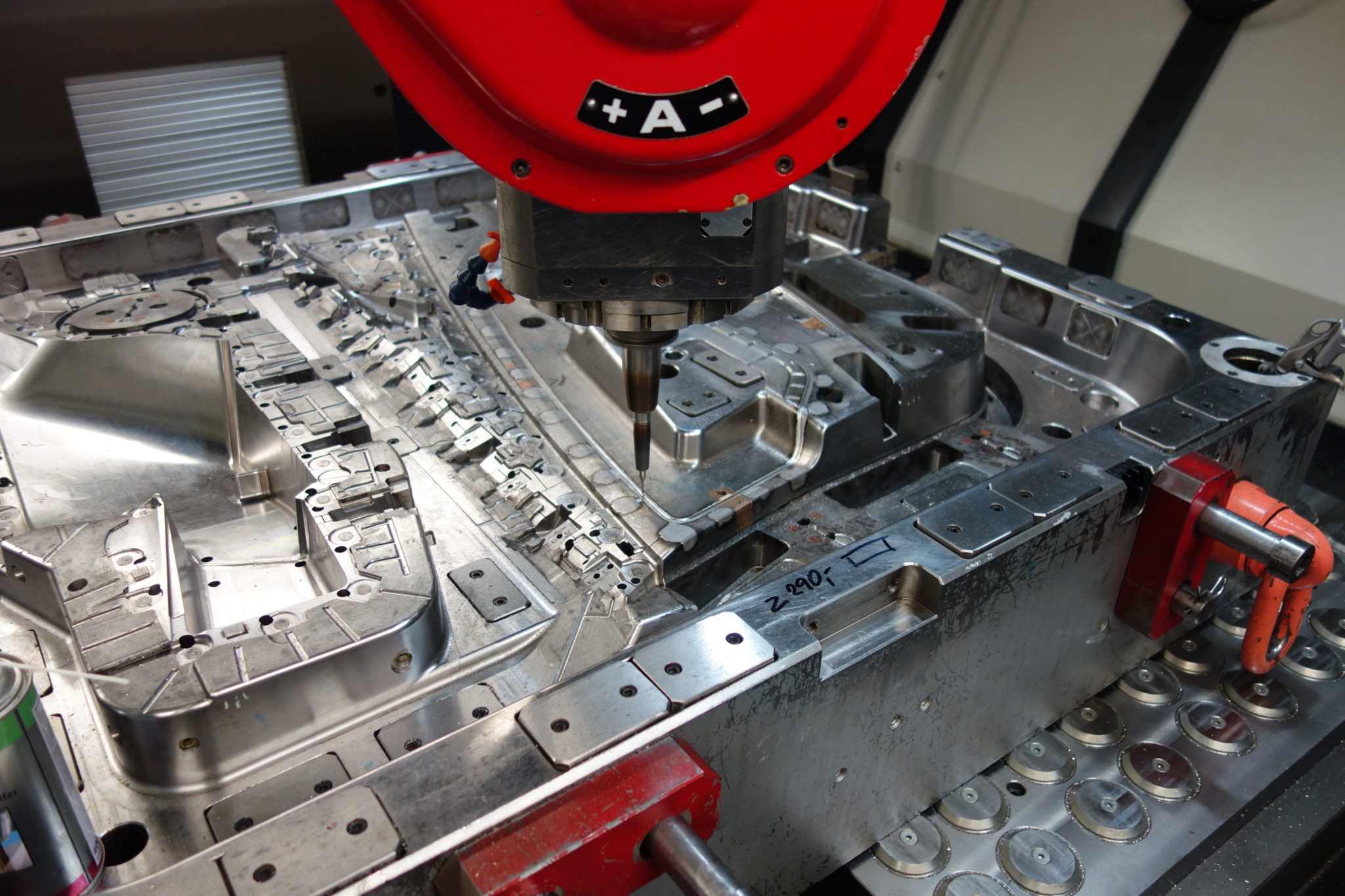

Obrábění rozměrných dílů forem
Obrábění hmotnostně náročných obrobků
Tvarově složité plochy

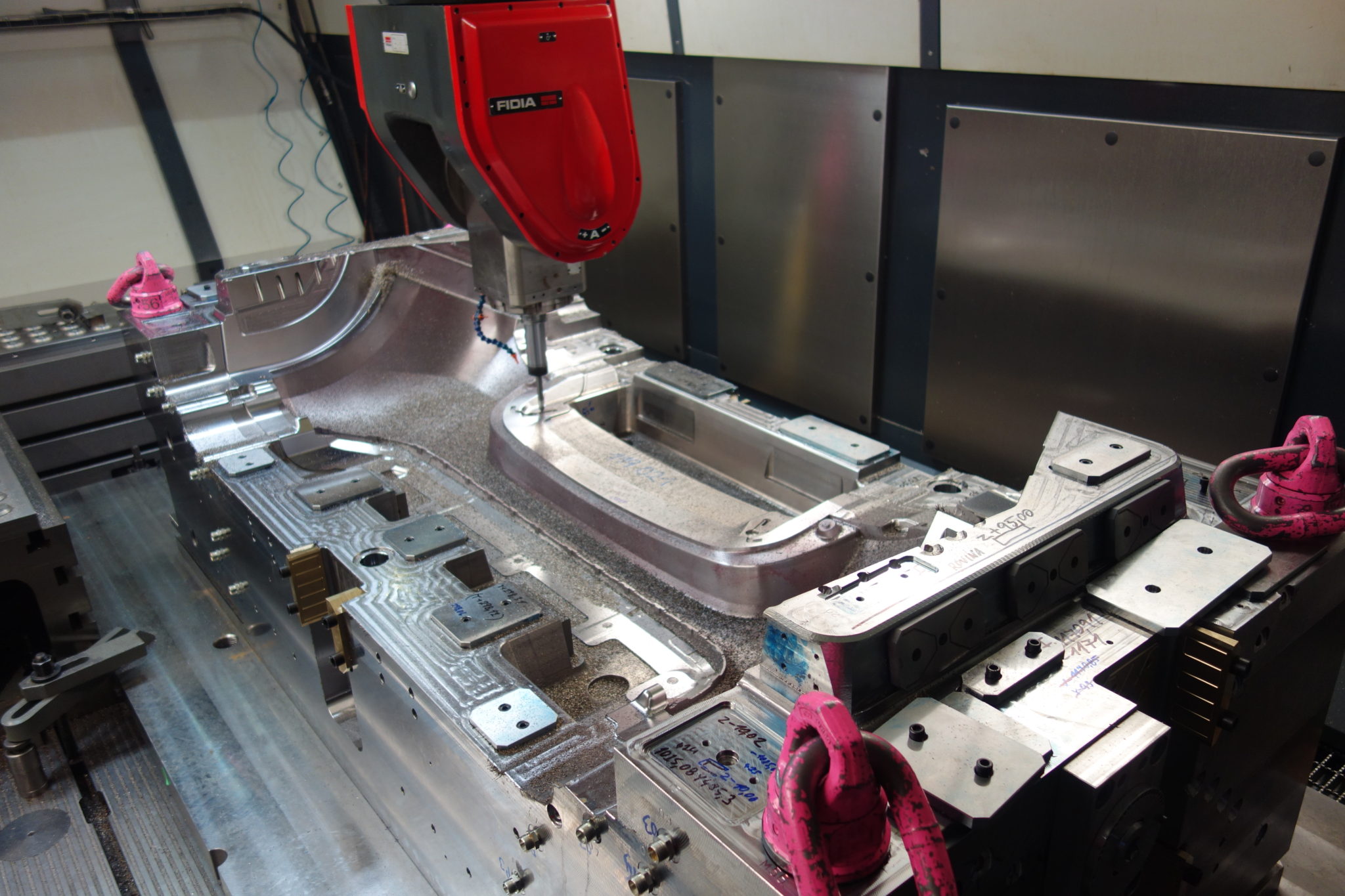

Výroba a úpravy dílů forem
Obrábění podle dodaných 3D dat
Návaznost na CAD/CAM přípravu
Kontrolní měření hotových dílů

TECHNOLOGICKÉ VYBAVENÍ

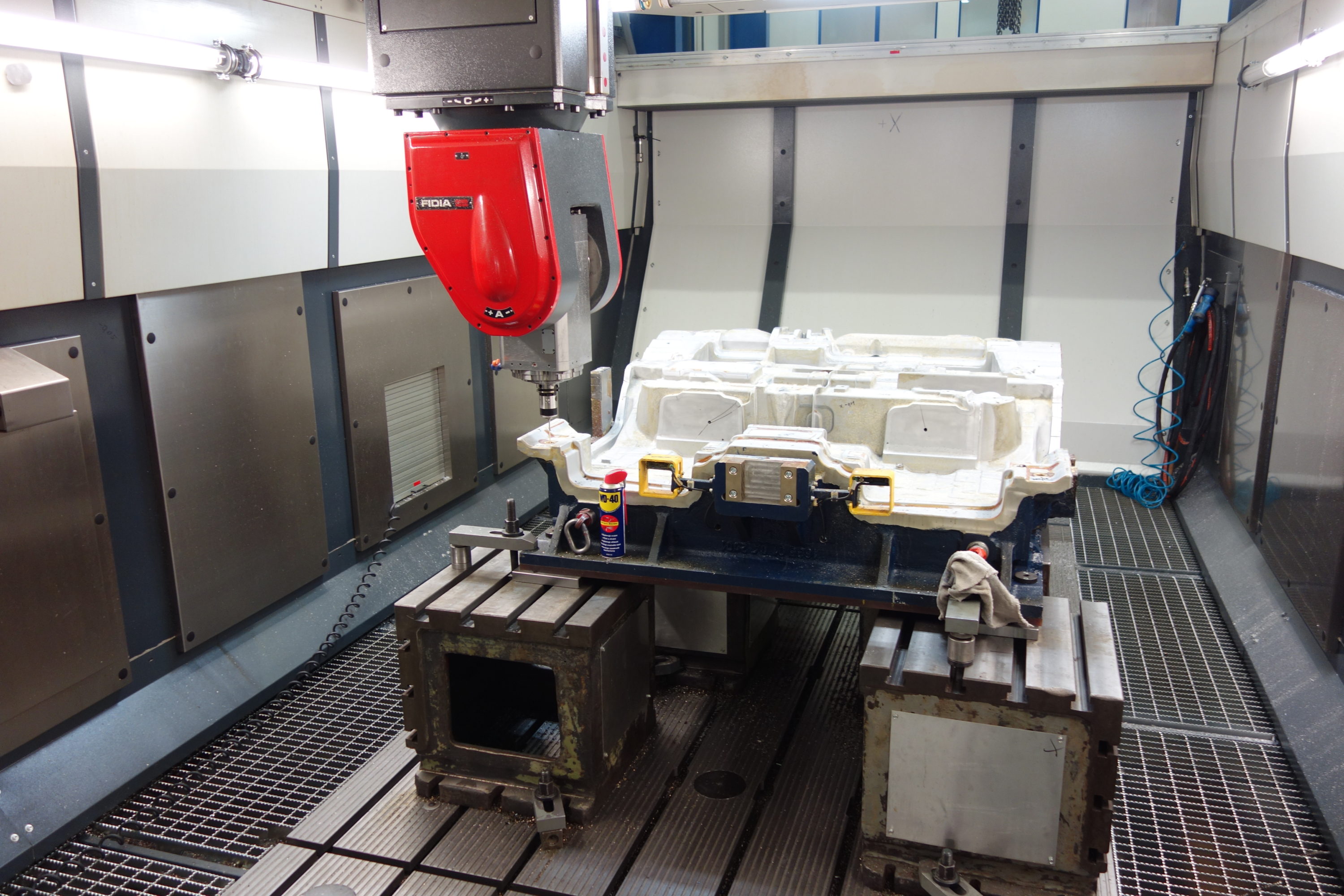

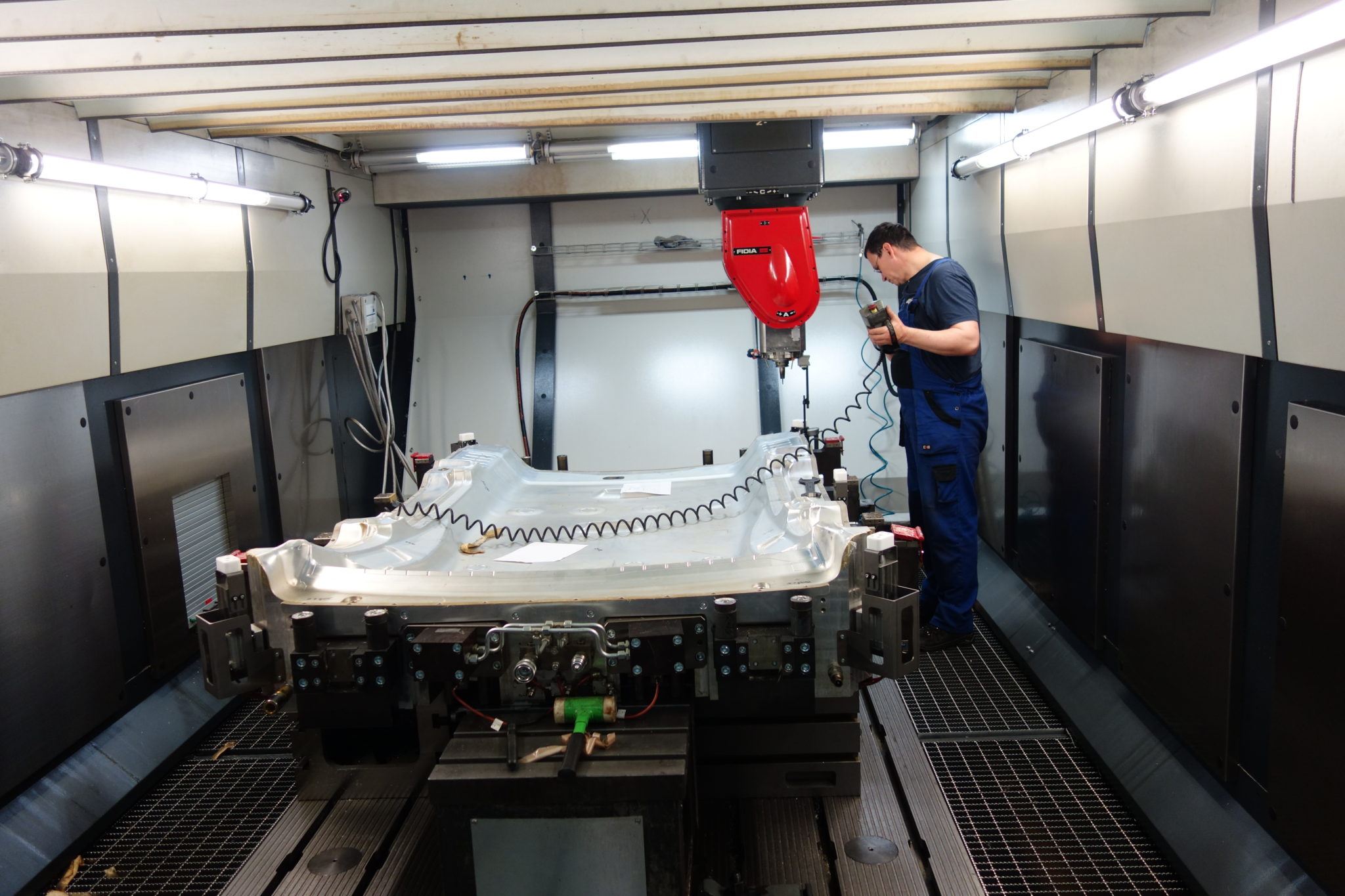

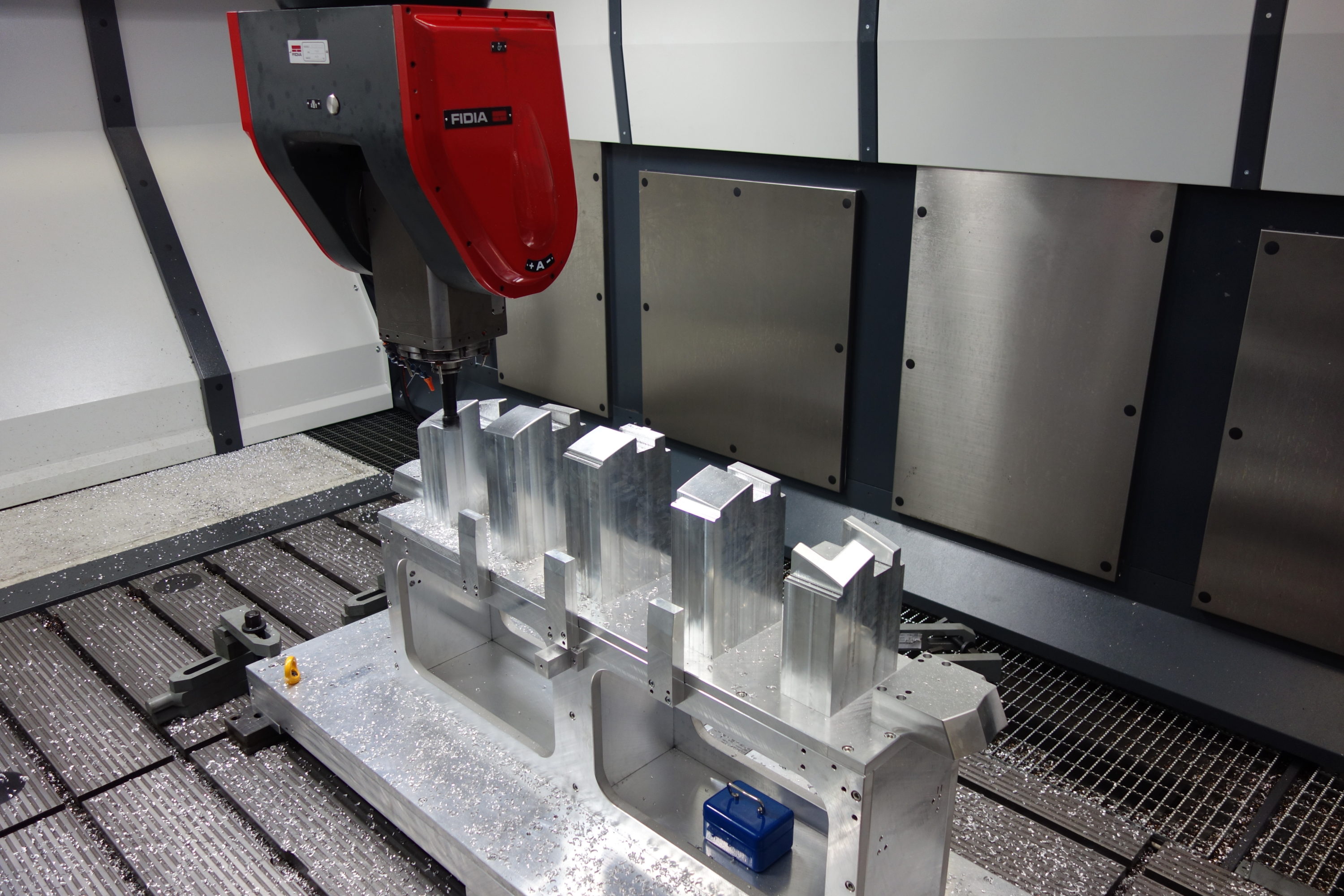

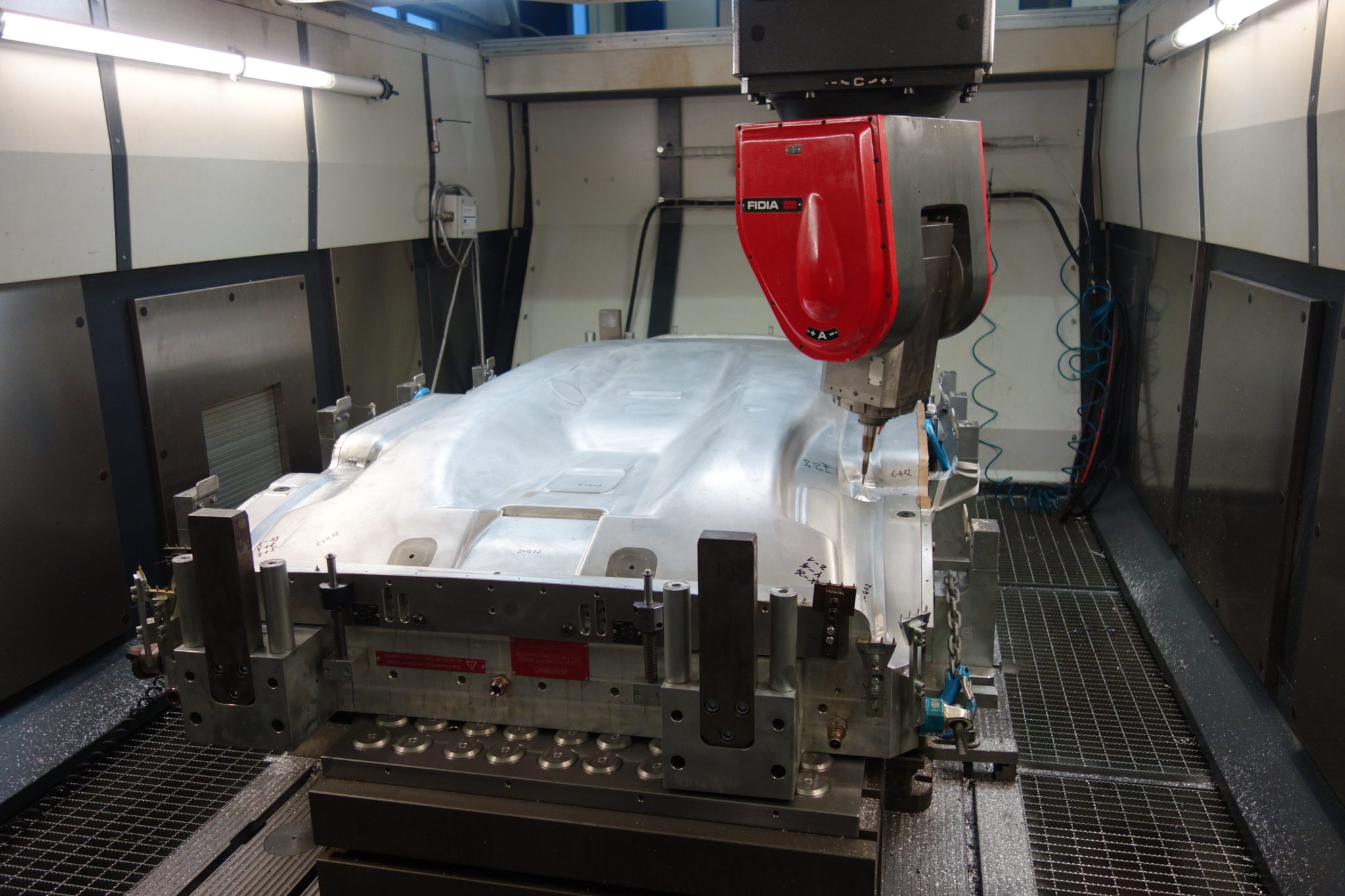

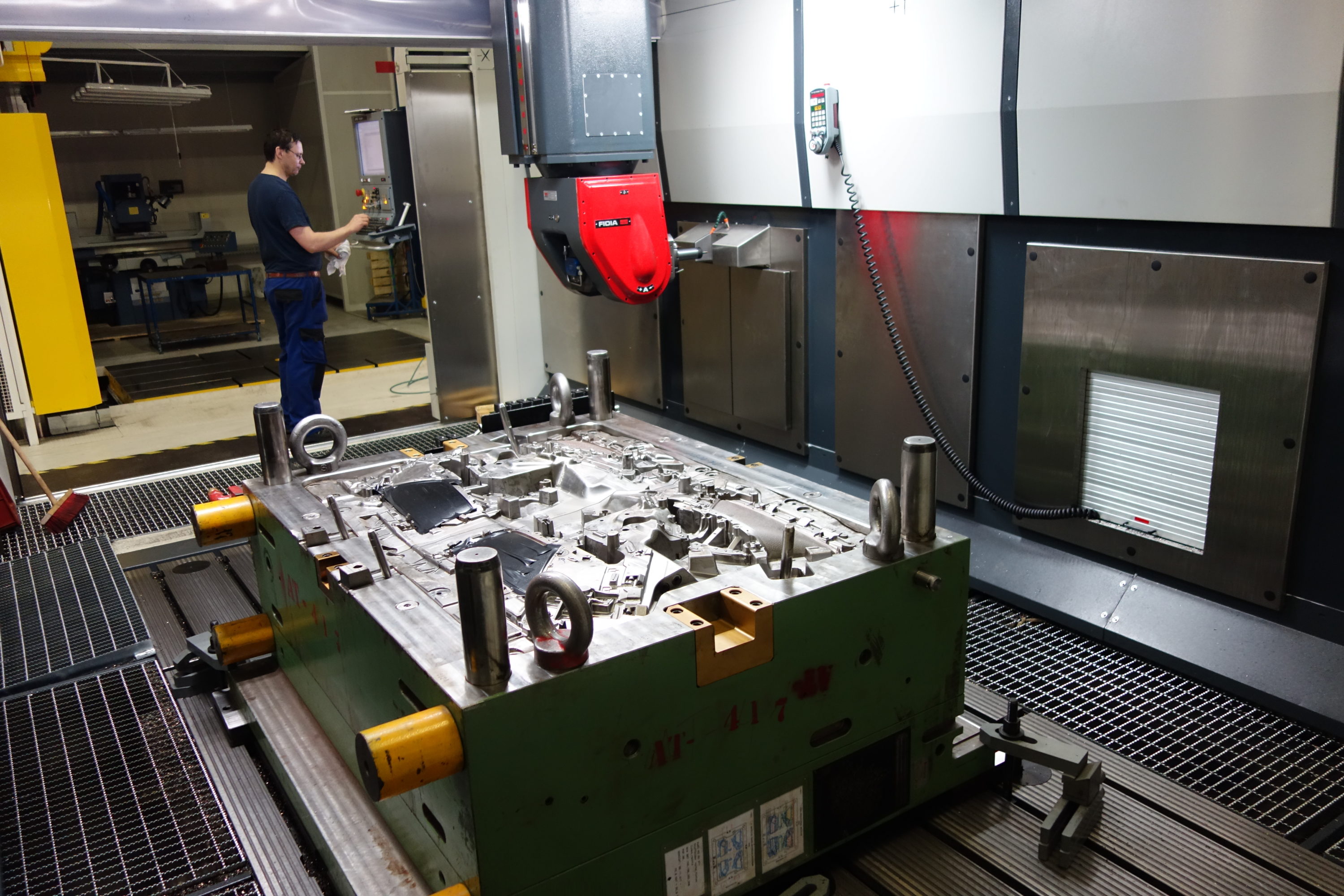

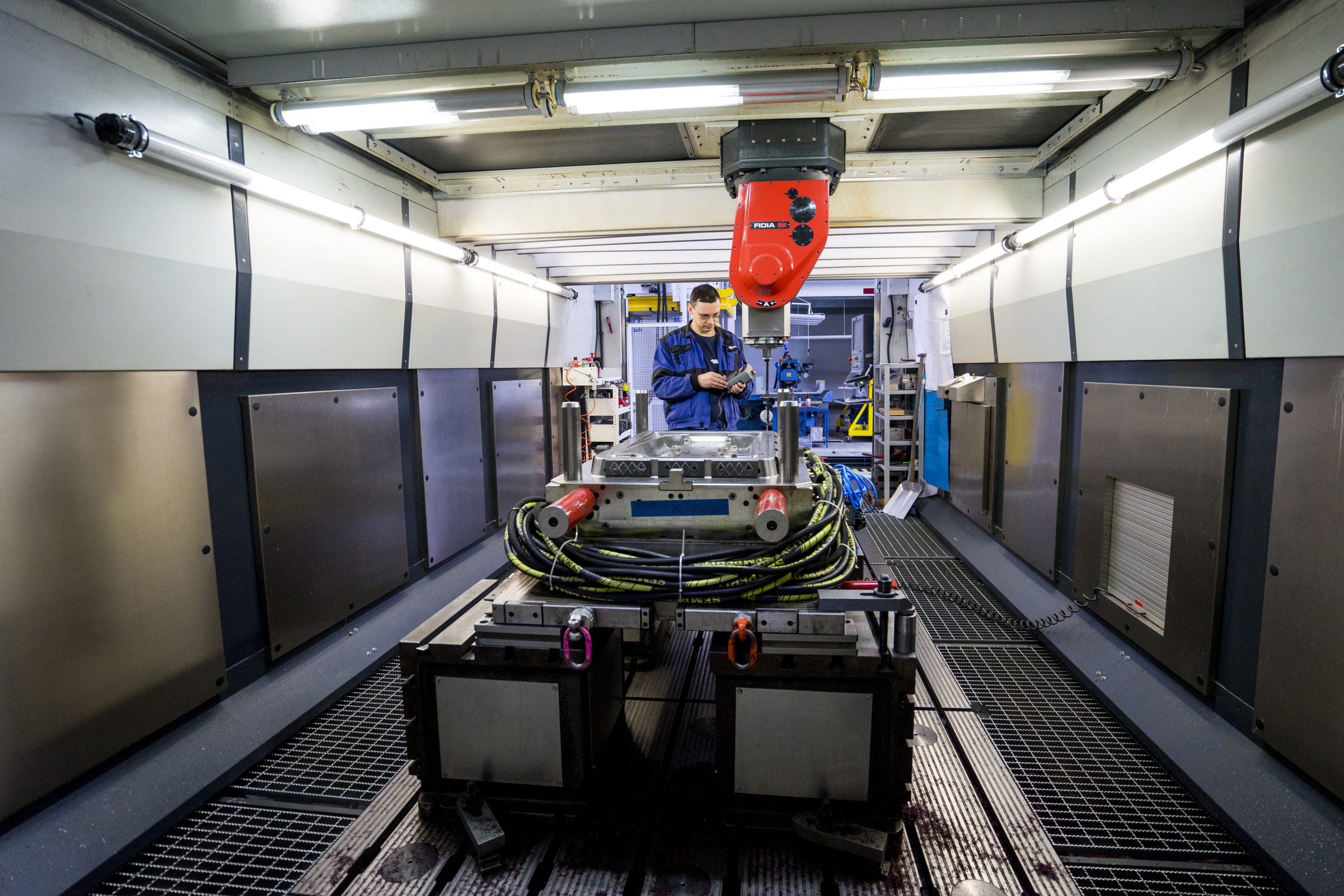

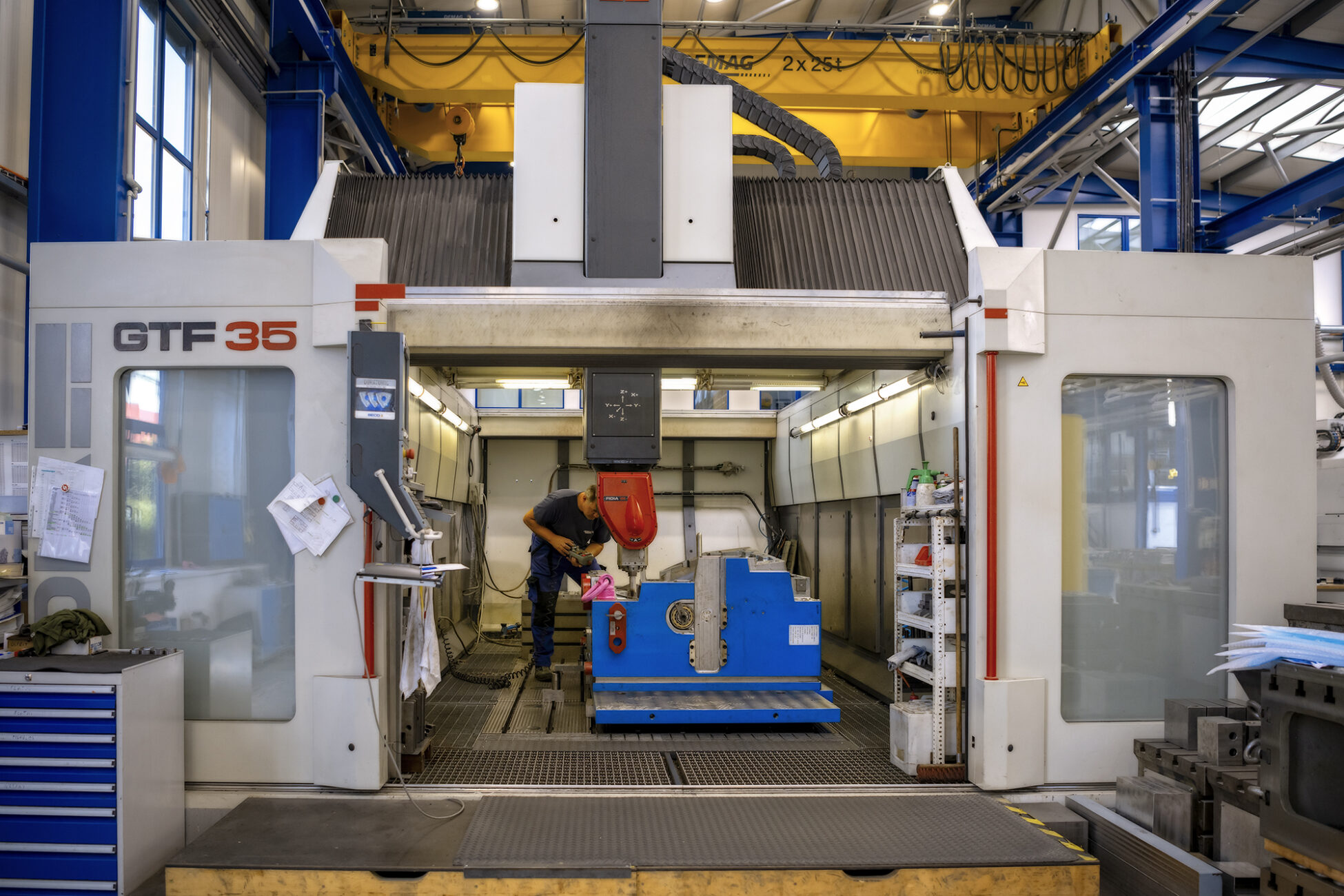

5osé frézovací centrum FIDIA GTF2214

Označení stroje: GTF2214_4200.114.

Pojezd osy X: 4 200 mm
Pojezd osy Y: 2 200 mm
Pojezd osy Z: 1 400 mm
Rozměr stolu: 4 000 × 2 000 mm
Nosnost stolu: 9 000 kg/m²
Vřeteno: HSK63A
Výkon vřetena: 55 kW
Maximální otáčky: 24 000 ot./min.
Krouticí moment: 88 Nm

TECHNOLOGICKÉ VYBAVENÍ

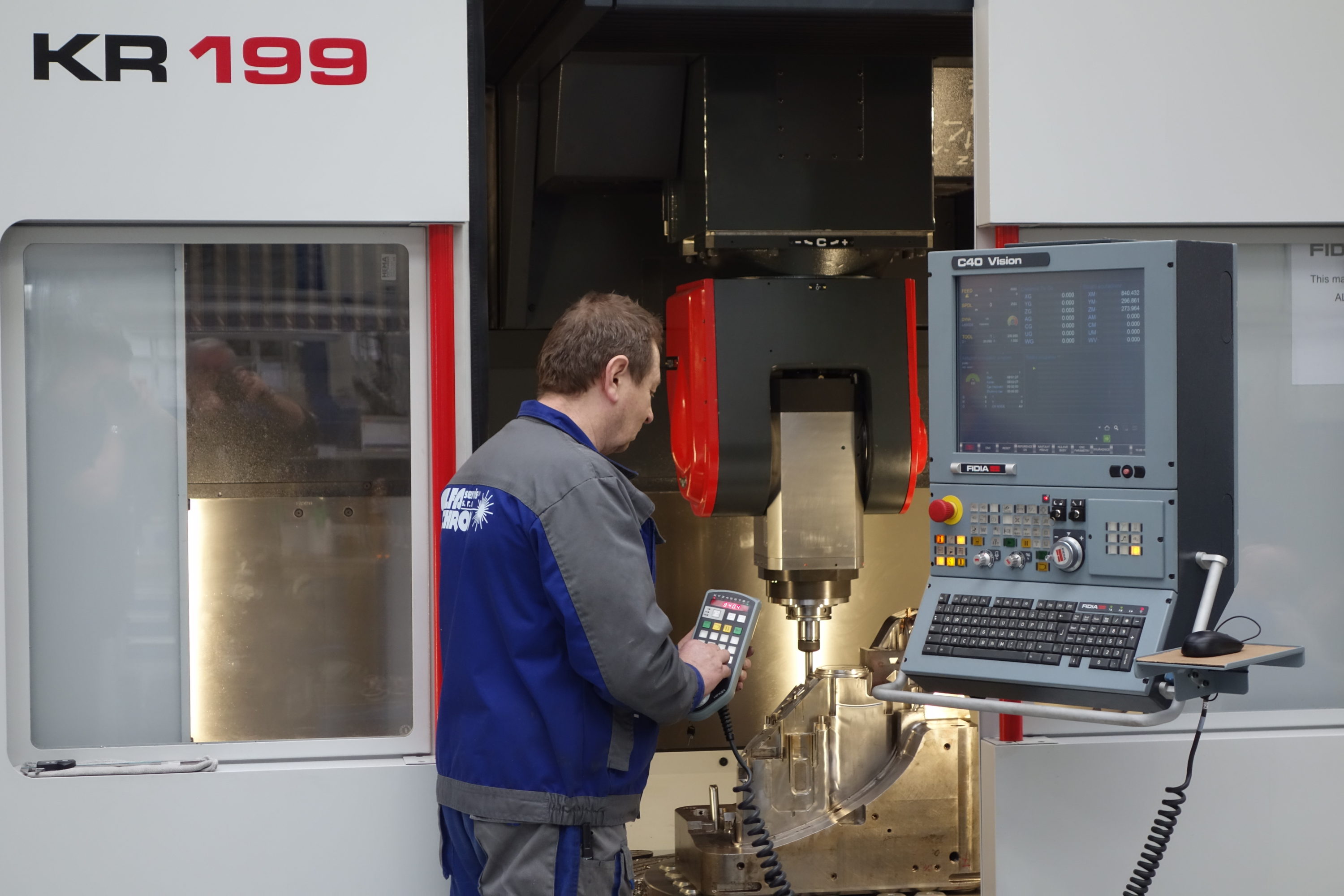

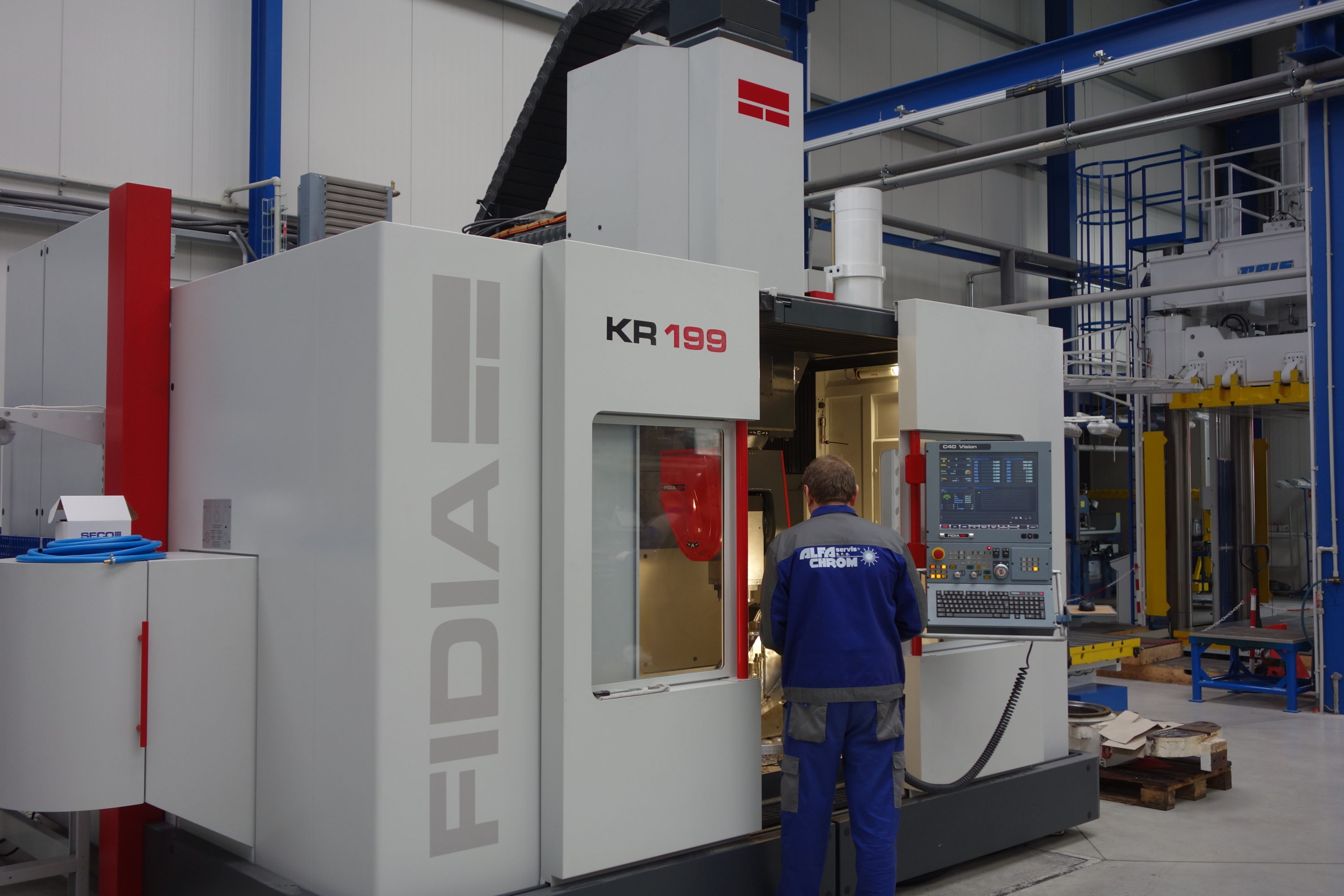

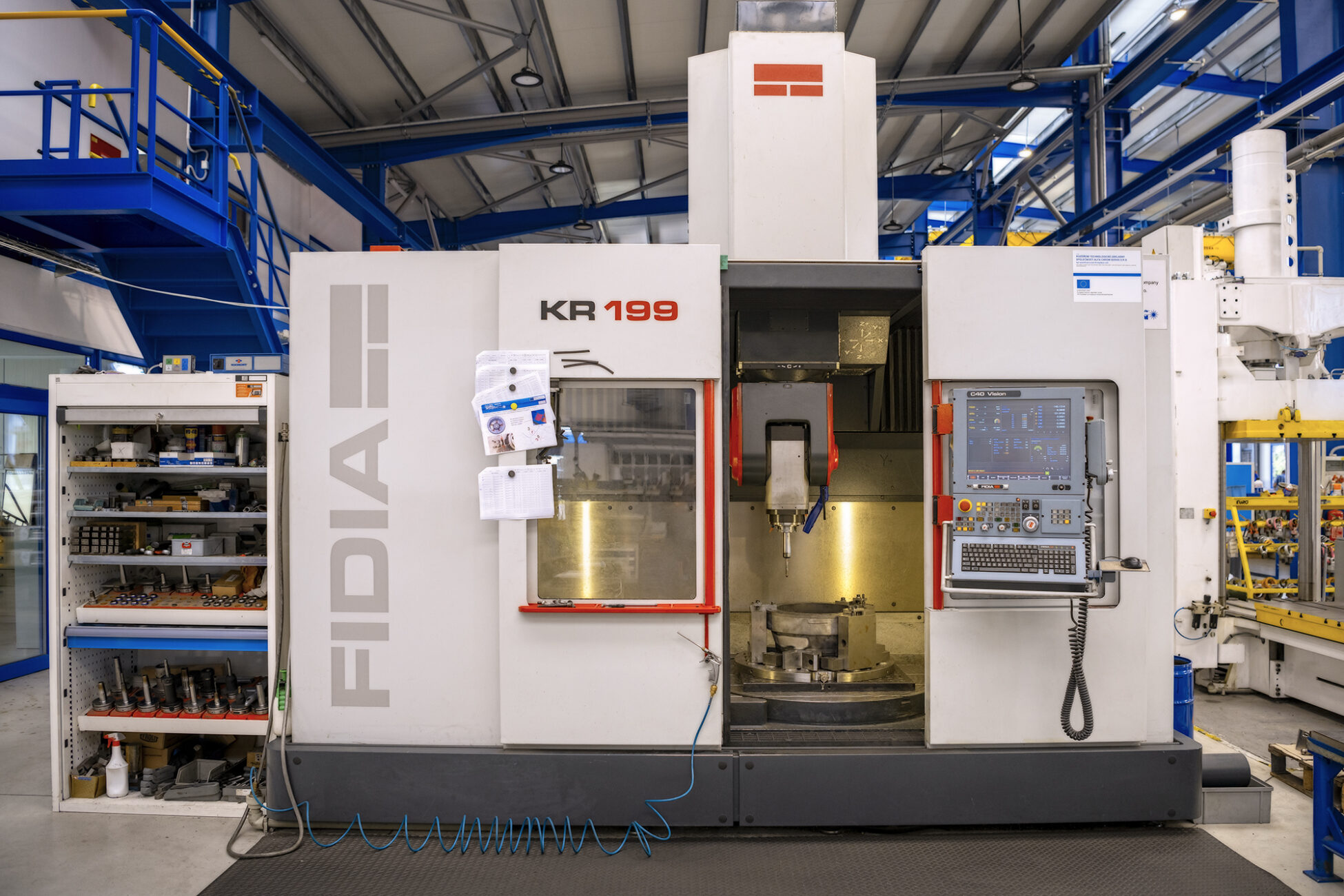

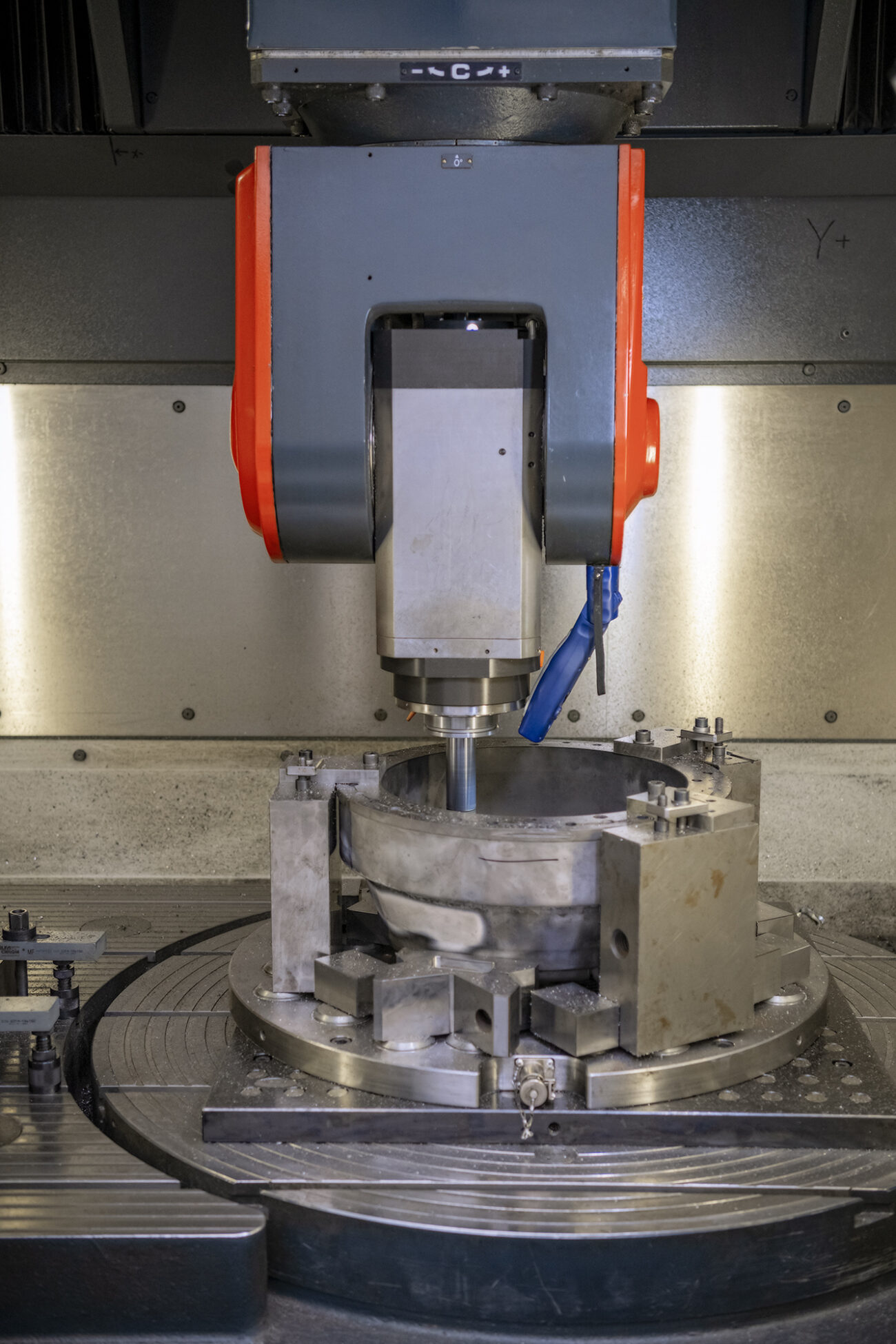

6osé frézovací centrum FIDIA KR199–1200

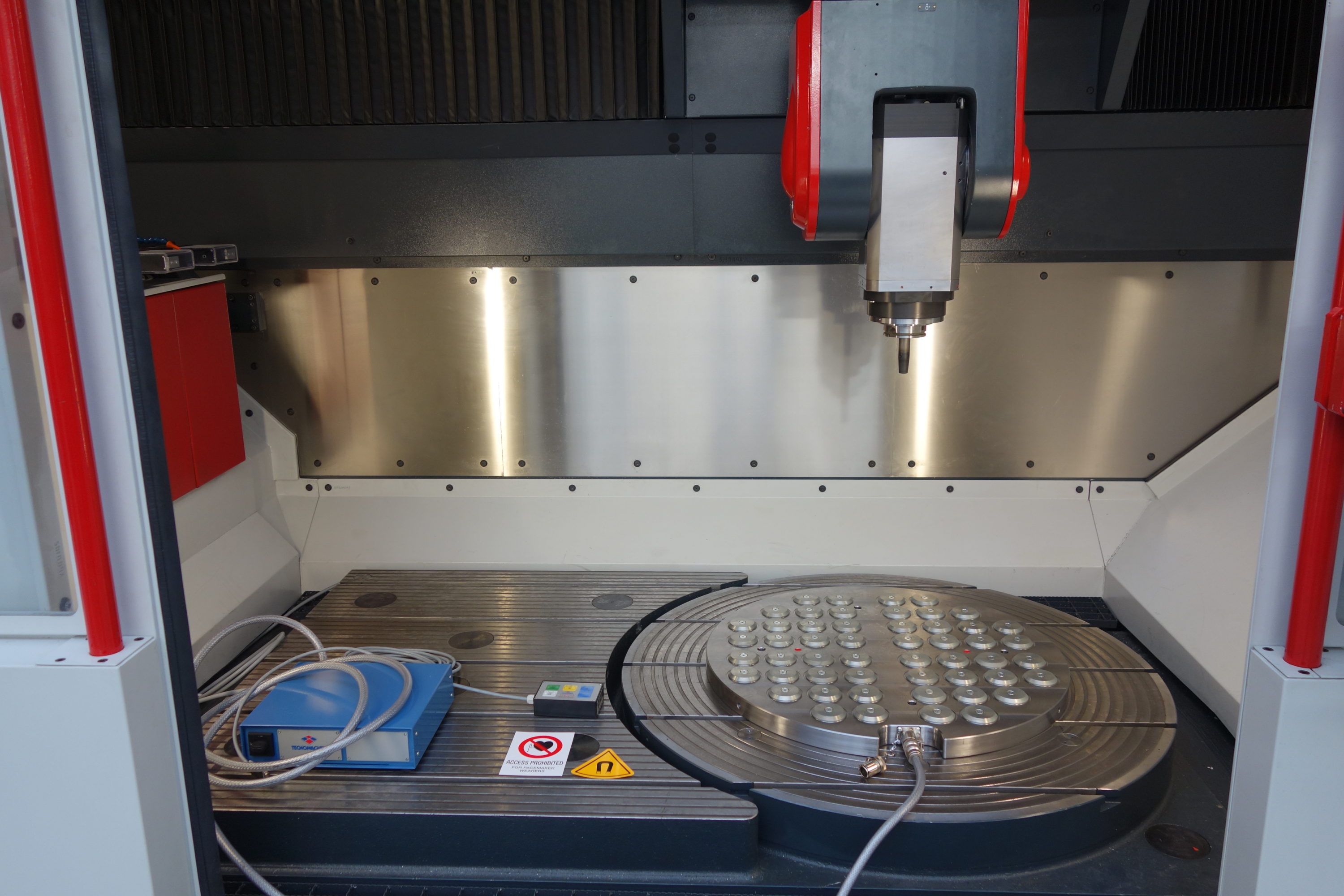

Stroj disponuje šesti plynule řízenými osami včetně otočného stolu o průměru 1 200 mm integrovaného do hlavního stolu.

Pojezd osy X: 1 650 mm
Pojezd osy Y: 750 mm
Pojezd osy Z: 850 mm
Rozměr stolu: 2 000 × 1 250 mm
Průměr rotačního stolu: 1 200 mm
Celková nosnost stolů: 10 000 kg
Nosnost rotačního stolu: 3 500 kg
Vřeteno: HSK100A
Výkon vřetena: 65 kW
Maximální otáčky: 15 000 ot./min.
Krouticí moment: 124 Nm

CAD / CAM PŘÍPRAVA

Od dat k hotovému dílu

Pro přípravu obrábění využíváme CAD/CAM technologie. Zpracováváme dodaná 3D data, připravujeme obráběcí strategie a programy pro CNC frézovací centra.

Konstrukční příprava úprav a modifikací forem
Příprava 3D a 2D dat
CAM programování ve WorkNC
Zpracování dat CATIA V5
Podpora formátů STEP a IGES

Postup

Jak probíhá spolupráce

Technické zadání
Převezmeme výrobní data, dokumentaci a požadavky na výsledný díl.
Kontrola a příprava dat
Zkontrolujeme dostupná data a připravíme vhodnou obráběcí strategii.
CNC obrábění
Díl zpracujeme na odpovídajícím víceosém frézovacím centru.
Kontrola
Výsledek zkontrolujeme a připravíme pro předání nebo navazující technologickou operaci.
